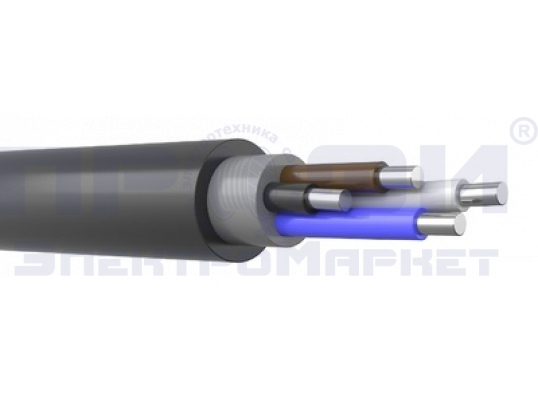

Кабель АВВГнг(А)-LS 4х10

АВВГнг-LS 4х10 - кабель силовой с 4 алюминиевыми жилами сечением 10 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма.

Технические характеристики кабеля АВВГнг-LS 4х10

Климатическое исполнение кабеля силового алюминиевого АВВГнг(А)-LS 4*10: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг-LS 4х10 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А)-LS 4х10 не должна превышать 98%.
Монтаж кабеля АВВГнг-LS 4*10 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг-LS 4х10 должен быть не менее 171 миллиметров.
Растягивающее усилие при прокладке АВВГнг-LS 4х10 не должно превышать 1200 Ньютонов.
Расчетная масса кабеля АВВГнг-LS 4*10 составляет 0,58 килограмм в метре.
Выделение дыма при горении(тлении) кабеля силового алюминиевого АВВГнг(А)-LS не приводит к снижению проницаемости света более чем на 50%.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг-LS 4х10 равен 19,57 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг-LS 4х10 на воздухе: 50 Ампер.

Расшифровка маркировки АВВГнг(А)-LS 4*10

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
LS - пониженное выделение дыма при горении (тлении).
4 - количество алюминиевых жил.
10 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

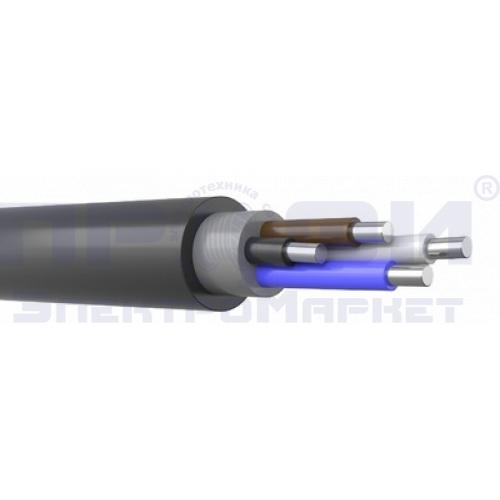

Конструкция кабеля АВВГнг-LS 4х10

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью и низким выделением дыма.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката с низким выделением дыма.

Применение кабеля АВВГнг-LS 4х10

Кабель силовой алюминиевый АВВГнг-LS 4*10 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 63 Ампер.
АВВГнг-LS 4х10 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.

• Марка?АВВГнг(А)-LS
• Количество жил?4
• Сечение жилы (мм/кв)?10
• Материал жилы?Алюминий
• Материал изоляции?ПВХ
• Материал оболочки?ПВХ
• Максимальный вес (кг/м)?0.543
• Максимальный наружный диаметр (мм)19.1
• Электрическое сопротивление жилы (ом/км)3.08
• Допустимый радиус изгиба (мм)191
• Допустимая токовая нагрузка при прокладке на воздухе (А)50
• Допустимая токовая нагрузка при прокладке в земле (А)59
• Допустимый ток односекундного короткого замыкания (кА)0.7
• Номинальное переменное напряжение (кВ)1
• Диапазон температур эксплуатации (°С)от -50 до +50
• Срок службы30
• Код ОКП357 771
• Класс пожарной опасности по ГОСТ 31565-2012П1б.8.2.2.2
• Объём горючей массы (л/км)251
• Сопротивление изоляции жил (МОм\км)7
• Толщина изоляции жил (мм)1
• Масса цветного металла (г/м)107.2
• Конструкция жилыок
• Максимальная температура эксплуатации (°С)50
• Минимальная температура эксплуатации (°С)-50
• Максимальная мощность при прокладке в воздухе, 220V (кВт)14.67
• Максимальная мощность при прокладке в земле, 220V (кВт)18.48
• Максимальная мощность при прокладке в воздухе, 380V (кВт)32.9
• Максимальная мощность при прокладке в земле, 380V (кВт)41.45
• Тип исполнения по ГОСТ 31565-2012нг(А)-LS
• ГОСТ31996-2012
• Толщина изоляции жил 0.66 Кв (мм)0.9
• Цвет изоляции жилСерый, Коричневый, Чёрный, Синий(Зелёный-желтый)
• Класс жилы по ГОСТ 22483-20121
• Максимальный диаметр жилы
